Mirus
Filtros de Harmónicos
Mirus
Años de especialización en la fabricación de elementos inductivos y un experimentado departamento técnico son nuestra base en la investigación de soluciones a la mejora de la calidad de la energía eléctrica. Fruto de estas investigaciones, podemos ofrecer filtros y compensadores destinados a la reducción de armónicos, transformadores diseñados para soportar los armónicos, estabilizadores de tensión, inductancias, entre otras muchas soluciones.

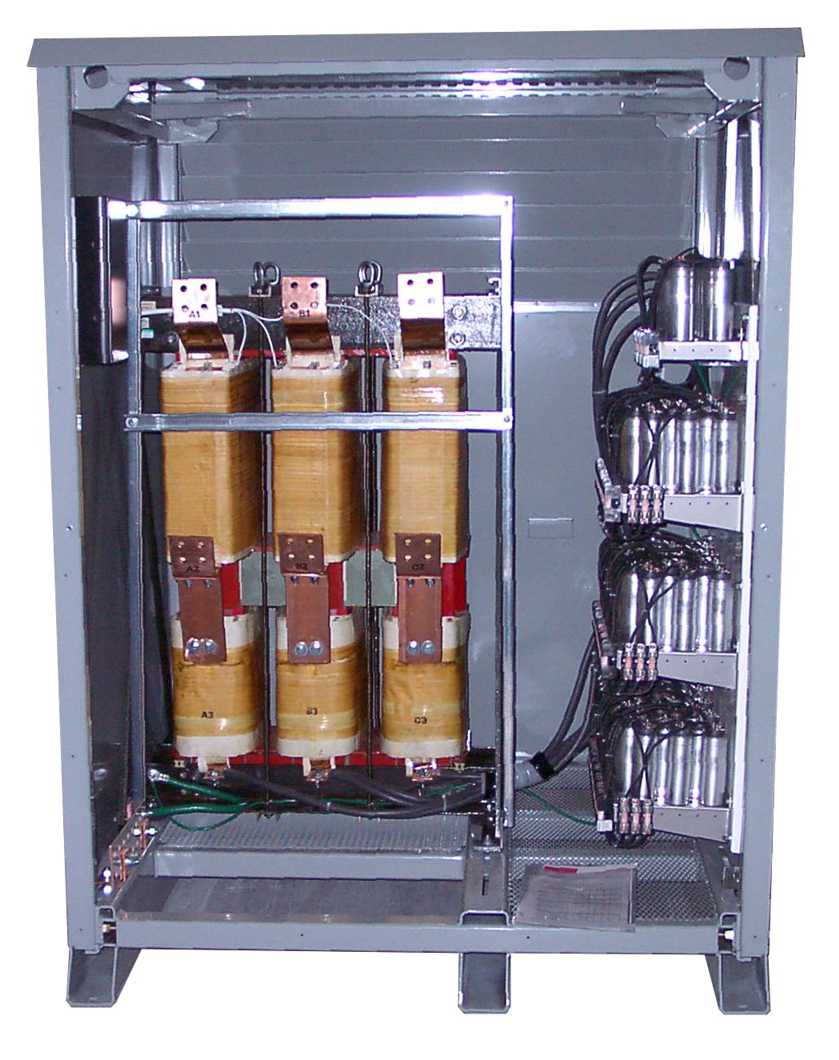

El LINEATOR Filtro de Armónicos Universal Avanzado (AUHF) es un avance revolucionario en el área de mitigación pasiva de armónicos. Ningún otro dispositivo en el mercado cumple los estrictos límites de la norma IEEE 519 con una eficiencia, tamaño y costo que igualen al LINEATOR. Cada vez que necesite una mitigación de armónicos verdaderamente rentable, el LINEATOR AUHF es la opción lógica para solucionar sus problemas. Le proporciona a los ingenieros una solución salida del estante para lo que solía ser un problema muy desafiante en la ingeniería.
El modelo Lineator-HP® High Performance se usa cuando se deben cumplir las demandas más altas de calidad de energía:
Una vez más MIRUS está a la vanguardia en soluciones innovadoras de la mitigación pasiva de armónicos con el lanzamiento del nuevo modelo LINEATOR-HP® que está diseñado para ofrecer un <5% de distorsión armónica total (THD). Este nivel de desempeño es tan alto como el de la unidad frontal activa (AFE) y del filtro activo (AF) sin los armónicos de alta frecuencia introducidos por estas complejas y costosas soluciones. Además, gracias a la incorporación de un nuevo diseño de reactor, que permite la optimización de la impedancia del reactor en el sitio, se alcanza un nivel de distorsión de corriente de <5% THD(I) sin causar una caída de tensión excesiva o inestabilidad en el VSD.
El modelo Lineator-ED® Extreme Duty se puede usar cuando las condiciones de operación y ambiente son peligrosas:
En condiciones extremas, tales como distorsión de voltaje de fondo excesiva (5% a 12% VTHD), un ambiente caluroso (hasta 55º C) o de mucha altura (sobre los 914 m), Mirus ahora ofrece un modelo de alta reliabilidad para el Lineator AUHF. El Lineator AUHF estándar ya supera cualquier otro filtro de la competencia por garantizar el desempeño cuando la distorsión de voltaje de fondo es de 5%. Sin embargo, en algunos casos, como en el de buques marinos, plataformas de perforación y campos petrolíferos equipados con bombas eléctricas sumergibles (ESP), la distorsión de voltaje frecuentemente excede el 5%. Además, cuando la temperatura ambiente excede los 40º C o en lugares de altura donde el aire es más delgado se requiere un filtro más potente y resistente. El modelo Lineator-ED cumple con este desafío.
Descargar PDF LINEATOR
Descargar LINEATOR FAQ
Se puede utilizar en cualquier lugar donde se apliquen los VSD y rectificadores de 6 pulsos, por ejemplo en:
Industria de Petróleo y Gasolina – Agua y aguas residuales – sistemas de riego – sistemas HVAC – Operaciones mineras – Embarcaciones marinas – Imprentas – Ascensores y escaleras mecánicas – Celulosas – Hornos de inducción – Rectificadores industriales – Operaciones de soldadura
Diseño de reactor revolucionario
Mejor que el desempeño de 18 pulsos de un variador de velocidad (VSD) de 6 pulsos estándar Hasta un 3% más eficiente energéticamente que las soluciones de 18 pulsos y de frente activo, e igual de eficaz en el tratamiento de armónicos Cumple la norma IEEE 519, tanto para la distorsión de corriente, como para la de voltaje Aprobado según la norma ABS de aplicaciones marítimas. Filtro de armónicos de alto espectro que trata todos los armónicos generados en los rectificadores de diodos de tercera fase o de puentes de tiristores
- Es la solución para armónicos más eficiente con respecto a la energía para los VSD
- Cumple la normativa tanto como para las aplicaciones terrestres como marítimas de los VSD
- El cumplimiento de la norma IEEE 519 está garantizado, tanto como para la distorsión de corriente como para la de voltaje en los terminales de entrada del LINEATOR y punto de acoplamiento común (PCC)
- El Filtro de Armónico de Alto Espectro mitiga todos los armónicos mayores generados por las cargas de un VSD y otros rectificadores trifásicos.
- La Demanda de Distorsión Total (TDD) de la corriente en los terminales de entrada del LINEATOR no excederá lo limites definidos en la Tabla 10.3 de la norma IEEE 519
- Es compatible con generadores accionados por motor, gracias a la extremadamente baja capacidad de reactancia, incluso sin carga
- Suprime sobrevoltajes causados por muescas de conmutación, conmutación del condensador y otras cargas que cambian rápidamente loads • Uso adecuado para múltiples usos del VSD, siempre y cuando los VSD estén conectados
- Modelo disponible para unidades de CA y CC, y otros rectificadores controlados
- Ahorra energía mediante la reducción de las pérdidas armónicas aguas arriba al funcionar a > 99% de eficiencia
- No resonará con los otros componentes del sistema de alimentación ni atraerá a los armónicos del lado de línea
- Libera la capacidad del sistema mediante la restauración del VSD a un factor de potencia unitario cercano
- La eliminación de los armónicos mejora del factor de potencia del sistema global
- El factor de potencia >0,95 del 30% al 100% de carga
- La baja reactancia capacitiva garantiza la compatibilidad del generador
- La baja reactancia capacitiva también elimina la necesidad de contactores de conmutación de condensadores (los contactores están disponibles según sea necesario)
Industria de Petróleo y Gasolina
El uso de los VSD en la Industria del petróleo y gasolina continúa creciendo a un ritmo acelerado. Esto debido a bombas eléctricas sumergibles (ESP), motores superiores (top drives) y bombas de lodo en los equipos de perforación, compresores, etc. Sin mitigación de armónicos, las consecuencias podrían ser muy graves. Aunque no se ha probado de manera concluyente, los altos niveles de distorsión armónica han sido considerados como una posible causa de los desastres costa afuera en las plataformas de perforación del Golfo de México y del Mar del Norte.
Agua y aguas residuales
A pesar de que los VSD de 18 pulsos son de uso general en las aplicaciones de agua y aguas residuales, hay una solución mucho mejor disponible. El Lineator, junto con un VSD de 6 pulsos, ofrece un mejor rendimiento en la mitigación de armónicos sobre todo si el suministro incluso tiene bajos niveles de desequilibrio de voltaje. Y además, las pérdidas mucho más bajas del Lineator pueden resultar en miles de dólares de ahorro en energía anualmente. Sistemas de climatización HVAC En muchos edificios comerciales, los enfriadores, bombas y sistemas de ventilación necesarios para la refrigeración representan un importante componente en la carga eléctrica del edificio. En los diseños de construcción verde de hoy, los VSD están siendo utilizados en todo este tipo de equipo, lo que conlleva problemas de distorsión armónica. Para solucionar este problema, los Lineators están siendo utilizados para eliminar los armónicos sin sacrificar ninguna de las ventajas de ahorro de energía de los VSD.
Embarcaciones marítimas
Debido a las graves consecuencias de la alta distorsión armónica, la American Bureau of Shipping (ABS), Det Norse Veritas ( DnV) y todos los demás organismos de Certificación Marina pusieron límites armónicos obligatorios que deben cumplirse con el fin de obtener la certificación necesaria. Debido a que ahora los VSD son cotidianos en los propulsores y sistemas de propulsión principal, estos límites no pueden cumplirse sin una mitigación de armónicos eficaz. El Lineator logra obedecer estos límites sin introducir los problemáticos armónicos de alta frecuencia asociados a las soluciones activas, tales como las unidades de frente activo y los filtros activos de armónicos.
